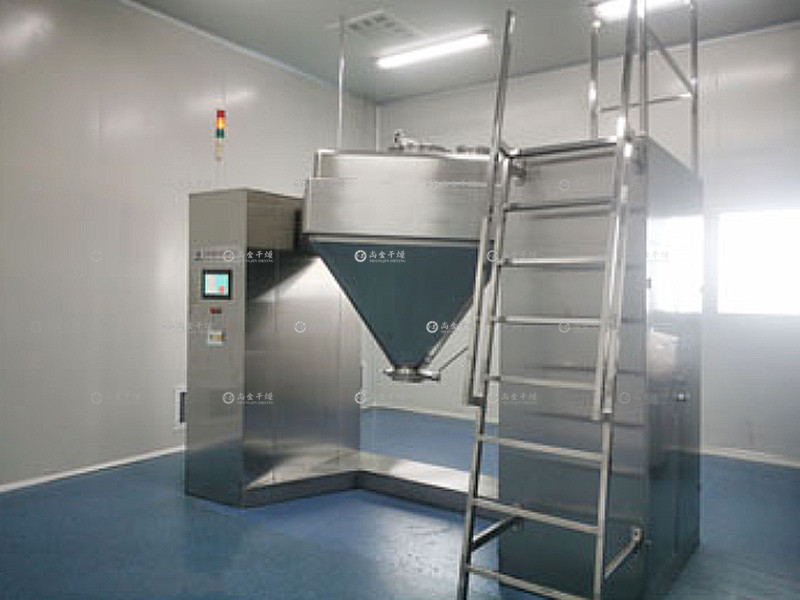

方錐混合設備概述
HGD方錐型混合機適用于醫藥（中西醫原料藥、制劑）化工（如化工原料、燃料、涂料、），輕工（如食品、塑料），農業（如種子處理、飼料添加劑）等所有需要混合不同物料的單元操作。
該機將物料裝入方錐形密閉混合桶內，料斗對稱的軸線與回轉軸軸線成一夾角，不同組分物料在密閉的斗料中進行三維空間運動，產生強烈翻轉和擴散收縮作用，達到理想的混合效果。
本機回轉體（混合料桶、內部安裝無動導流裝置）物料在隨著回轉體翻動形成一種多維運動狀態，同時沿著四壁做切向運動，從而達到理想的混合效果。
本廠在廣泛研究國外多種機型的基礎上，精心開發，設計成功的全自動提升混合機，它具有設計先進，結構新穎，使用安全，造型美觀，運行穩定可靠，混合時間及時轉速可視，它具有不同藥物而設定，含量均勻度達到藥典規定，易于清洗，進出料方便，有效避免物料交叉污染，符合GMP要求，主要技術性能達到國際二十世紀九十年代末同類產品水平。
HGD方錐混合機特點
一般的混合設備如V型混合機與雙錐型混合機被混合物料只能在桶內作簡單的分合----合分運動，其裝載系數低（一般只有40%左右）混合時間長，混合均勻度差。
HGD 方錐型混合機、混合桶具有獨特的結構設計，回轉高度低、運轉平穩、性能可靠，混合桶作旋轉運動，桶內的物料在旋轉過程中做多方向運動。使桶內物料混合點多，效果好，混合均勻度高。最大轉載系數0.8遠比一般混合機高。
工作原理
當混合桶裝料完畢后旋轉90°時，桶內物料在自重的作用下，進行著物料間的擴散、流動與切向運動（非對稱型對角）。
旋轉180°時，桶內物料做流動收縮。
旋轉270度時，物料做擴散、流動和切向運動，這樣被混合的物料在頻繁和迅速的旋轉翻動作用下，進行著物料間的擴散、收縮、流動和切向運動，使物料由各自狀態達到相互摻雜，保證物料在短時間內達到理想的混合要求。
特點
HGD系列方錐混合機設計新穎，結構簡約緊湊，外形美觀大方，混合均勻度達到99%以上，體積裝料系數達80%。
回轉高度低，運轉平穩，性能可靠，操作方便。
料斗內外壁均經鏡面拋光，無死角，易出料，易清洗，無交叉污染，符合GMP要求。
由PLC進行系統控制，光電位置控制傳感器、電動機組成的驅動系統，具有混合時間與出料位置控制功能，停機時出料口處于出料位置。
進料蓋螺栓鎖緊型卡箍結構，拆裝容易，密封性好，80%容積下裝水測試無泄漏，清洗方便，混合過程中工作可靠。
料斗進出料口與其他設備均采用硅膠軟連接結構，避免粉塵飛揚。
過載報警，帶隔離防護欄，帶警報燈及蜂鳴器。
具有混合數據打印功能。
電氣控制系統
基本構成
電氣控制系統包括：可編程控制器（PLC）、觸摸屏、變頻器及其它電氣控制元件及線路等。除觸摸屏與傳感器件外，其余電氣件安裝于電氣控制中。
可編程控制器（PLC）為西門子S7-1200及其軟件作為控制系統的主體，是整個控制系統的心臟，主要完成制粒機的機械動作、參數控制及故障檢測等，對制粒的生產過程、質量控制、用戶操作界面等進行實時控制和管理。
觸摸屏與主要操作按鈕安裝在操作控制箱內，標準配置是安裝在立柱上，也可根據用戶的實際布局設計安裝位置，便于識別與操作。
控制功能
可設置三重不同權限密碼：操作者，管理員與系統管理員。
操作者：將提供操作者路徑允許設備所有的常規操作。
管理員：除了操作者可設置的參數外還可設置修改工藝參數。
系統管理員：除了操作者，管理員可設置的參數外還可設置系統安全參數，進行維護與檢修。
操作程序設置自動、手動控制模式。自動控制模式下，設備能夠按照設定的程序與工藝參數，自動控制工藝流程，完成物料粉碎作業。手動模式中所有工藝參數可即時調整，方便操作。
主要工藝參數圖表顯示，配方儲存
打印配方設置、工藝參數與報警記錄，可存儲20個配方。
自動故障診斷系統，可對操作過程中出現的電源、電壓、電機等異常情況報警，同時主機聯動保護并停機。
?
